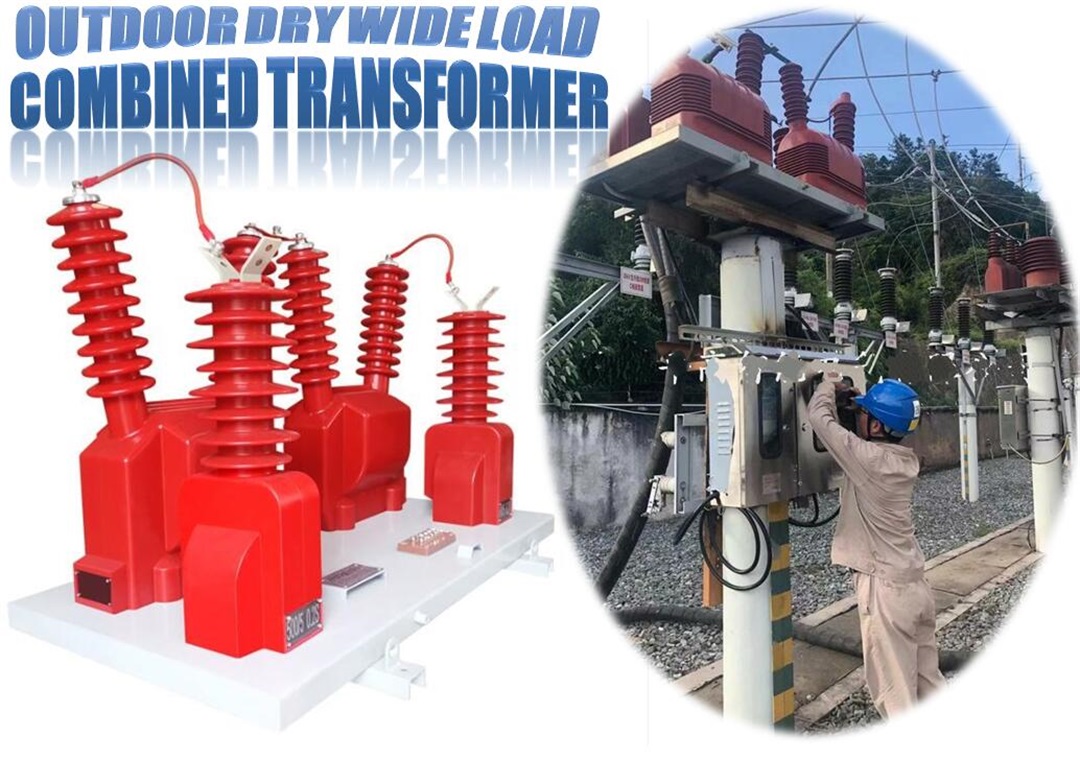

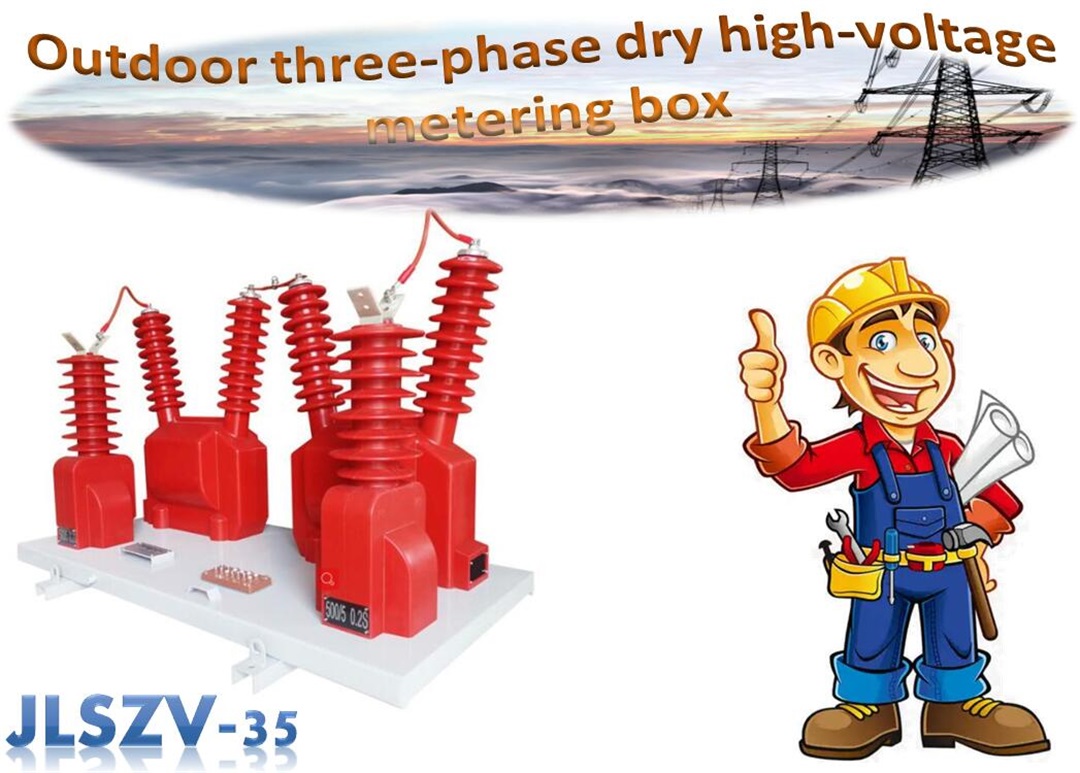

JLSZV 35KV 2.5-300A tashqi uch fazali uch simli yuqori voltli o'lchash qutisi quruq tipdagi keng yukli kombinatsiyalangan transformator

Qisqa Tasvir:

JLSZV-35 seriyali uch fazali tashqi quruq tipdagi yuqori voltli kombinatsiyalangan transformator (hisoblagich bilan quvvat o'lchash qutisi deb ataladi), mos ravishda 50 Gts yoki 60 Gts uch fazali AC uchun mos, energiya o'lchash uchun 35 kV elektr tarmog'ining nominal kuchlanishi va o'rnatilgan elektr ta'minoti transformatori Yuqori kuchlanish liniyasining yuqori voltli tomonida asboblar qutisi uch fazali faol vatt-soat hisoblagichi va reaktiv vatt-soat hisoblagichi yoki kombinatsiyalangan faol va reaktiv quvvat elektron hisoblagichi bilan jihozlangan; yuqori voltli liniyalarda faol va reaktiv energiyani bevosita o'lchash uchun ishlatiladigan o'lchash moslamasi.


Mahsulot detali

Mahsulot teglari

Mahsulot tavsifi

JLSZV-35 seriyali uch fazali tashqi quruq tipdagi yuqori voltli kombinatsiyalangan transformator (hisoblagich bilan quvvat o'lchash qutisi deb ataladi), mos ravishda 50 Gts yoki 60 Gts uch fazali AC uchun mos, energiya o'lchash uchun 35 kV elektr tarmog'ining nominal kuchlanishi va o'rnatilgan elektr ta'minoti transformatori Yuqori kuchlanish liniyasining yuqori voltli tomonida asboblar qutisi uch fazali faol vatt-soat hisoblagichi va reaktiv vatt-soat hisoblagichi yoki kombinatsiyalangan faol va reaktiv quvvat elektron hisoblagichi bilan jihozlangan; yuqori voltli liniyalarda faol va reaktiv energiyani bevosita o'lchash uchun ishlatiladigan o'lchash moslamasi.Bu elektr energiyasini o‘g‘irlashning oldini olish, energiyani tejash va elektr ta’minoti boshqaruvini kuchaytirishda muhim o‘rin tutadi.Barcha ko'rsatkichlar milliy GB20840.2-2014, 20840.1-2010, GB20840.3-2013 va korxona Q/YCD003-2003 standartlari talablariga javob beradi.Mahsulotlar Transformatorlarni nazorat qilish va tekshirish milliy markazining tekshiruvidan o'tdi va Davlat iqtisodiy va savdo komissiyasi tomonidan milliy shahar va qishloq elektr tarmoqlarini qurish va ta'mirlash uchun tavsiya etilgan mahsulotlarning uchinchi partiyasiga kiritilishi uchun tasdiqlandi.Mahsulot moyli quvvatni o'lchash qutisini almashtirishi mumkin.

mín 1

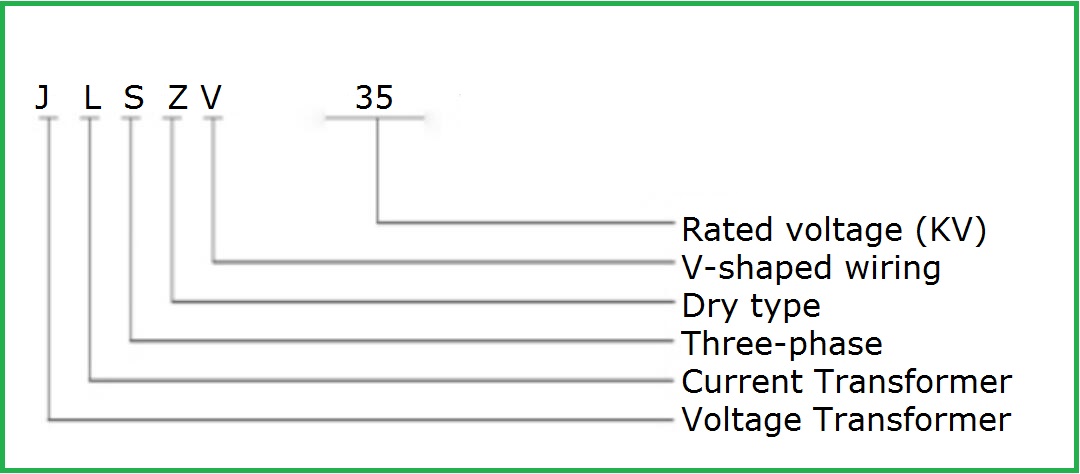

Model tavsifi

míngíngí

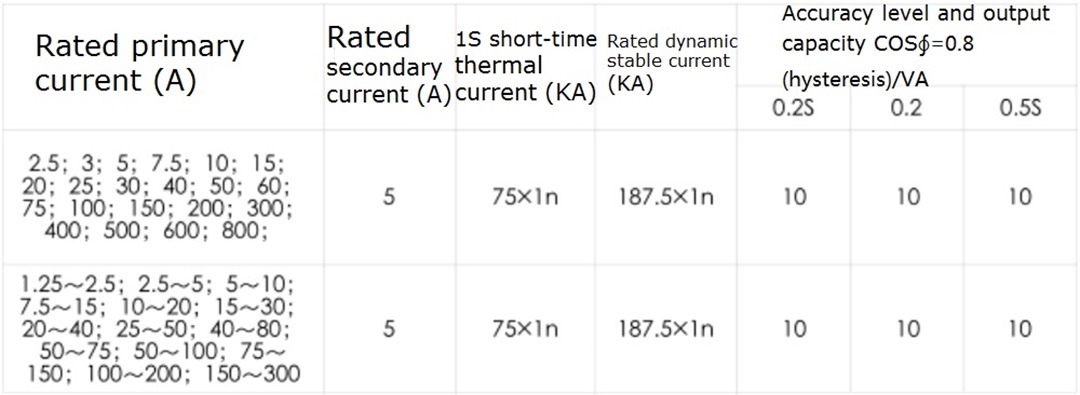

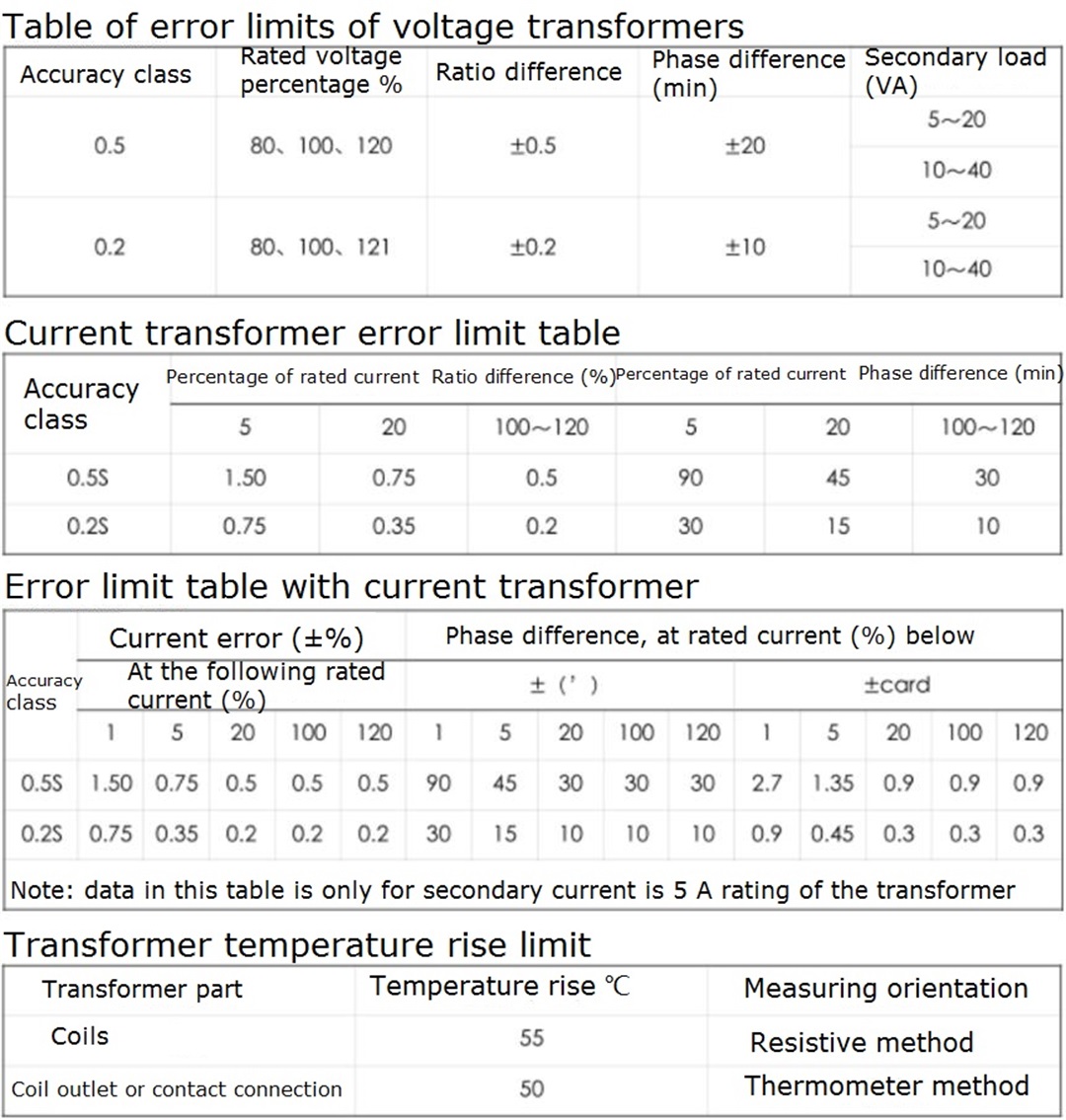

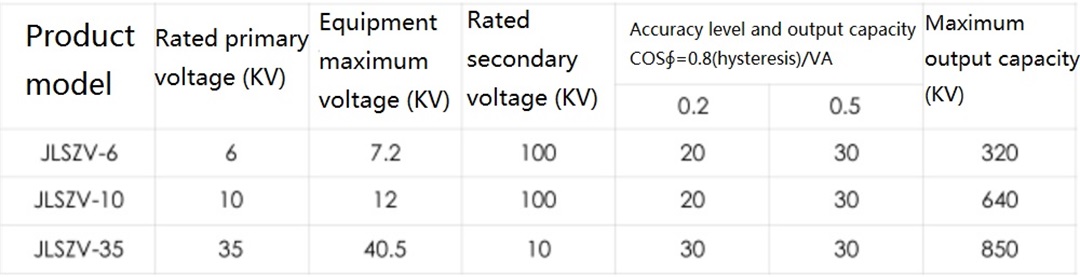

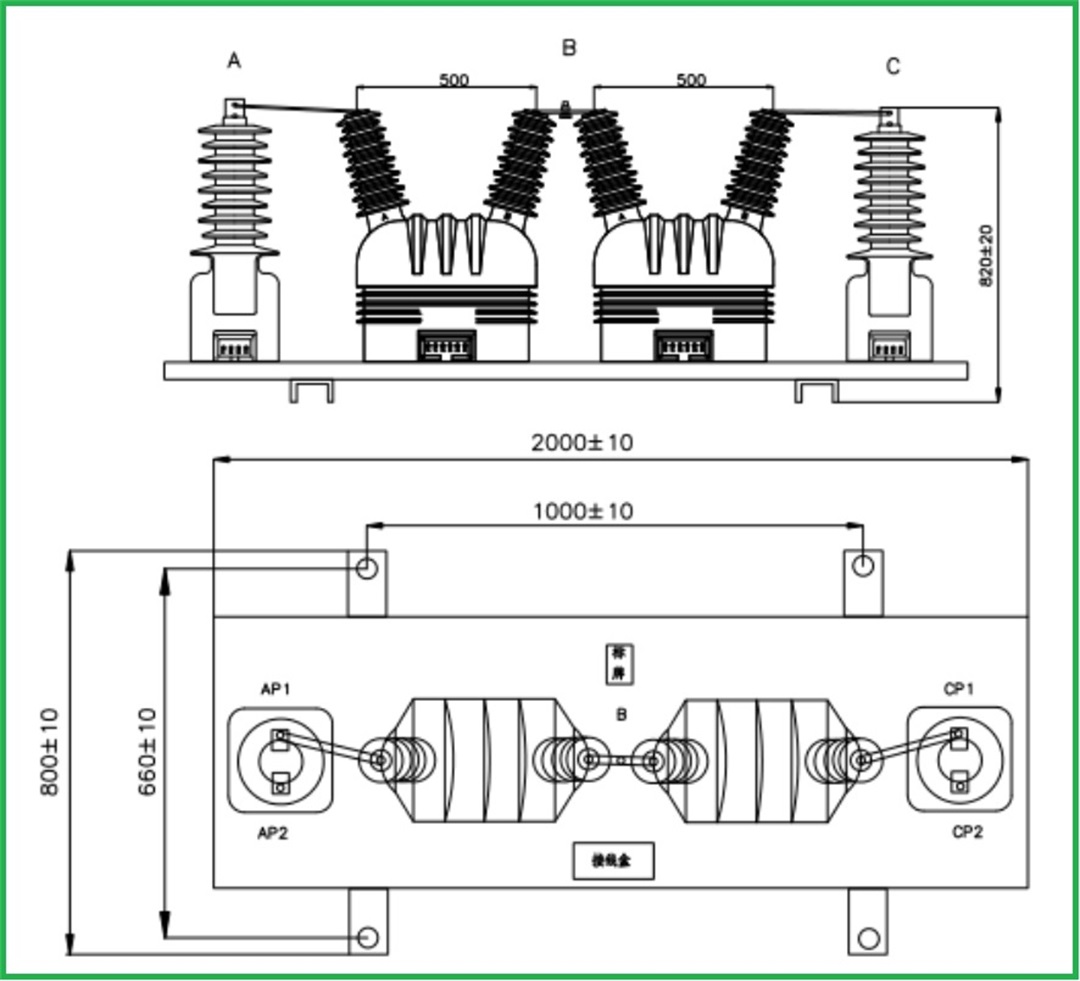

Texnik parametrlar va strukturaning o'lchamlari

límí

mín 1

mín 2

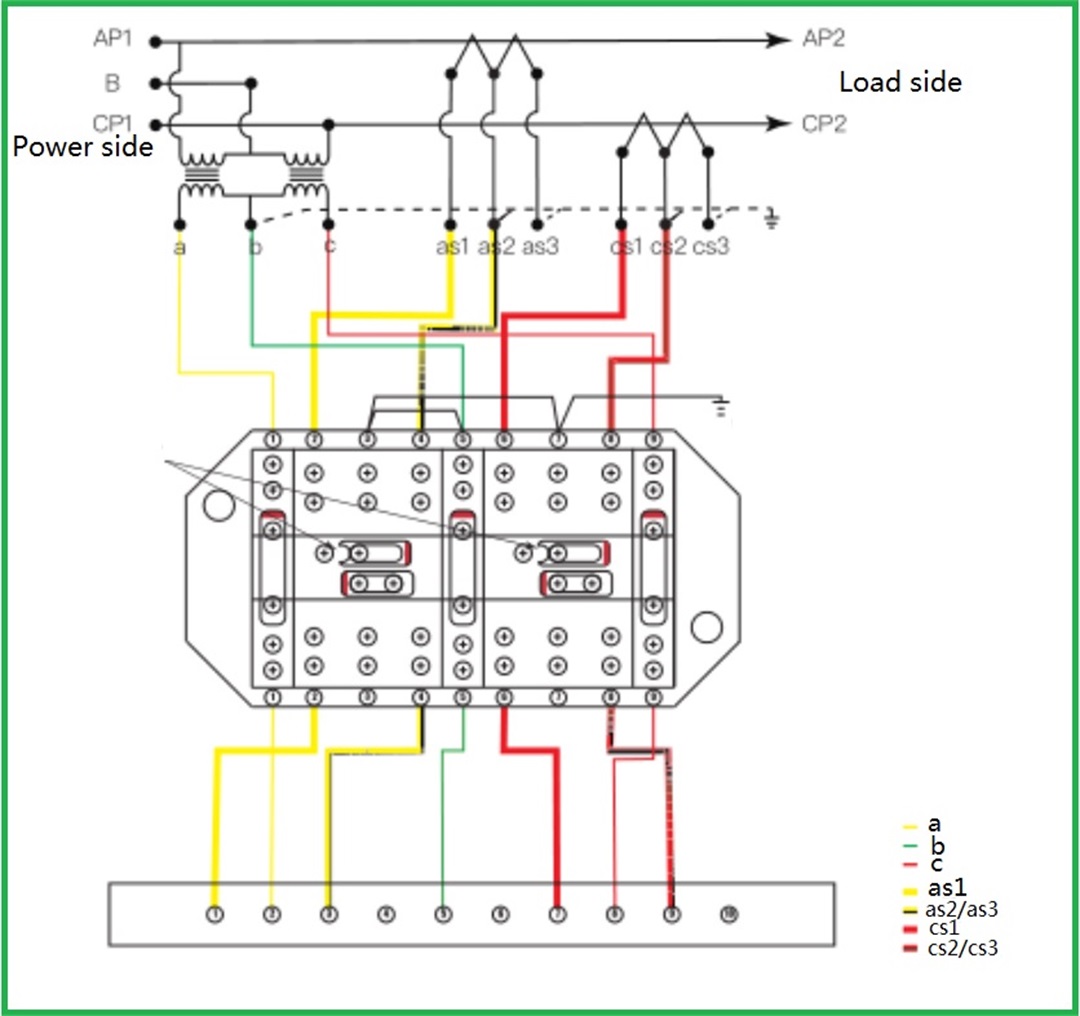

Ulanish printsipi:

língjínjín

díngíngíngí

Mahsulot xususiyatlari va foydalanish doirasi

JLSZV35 seriyali uch fazali tashqi, quruq turdagi, keng yuk ko'taruvchi kombinatsiyalangan transformator (o'lchash qutisi bilan), mahsulotning tarkibiy qismlari tashqi epoksi qatronlar bilan izolyatsiyalanadi va birlik komponentlari bitta (yoki bo'lingan) tuzilishga yig'iladi, Shunday qilib, mahsulot ultrabinafsha, qarishga qarshi, yomg'irga qarshi va boshqalarning afzalliklariga ega.Mahsulot bitta, ikki va uch martalik oqim nisbati uchun ishlatilishi mumkin va 0,2S yuqori aniqlik keng yuk ostida aniq o'lchashni ta'minlaydi.Ikki va uch martalik oqim nisbati ikkinchi kran tuzilishini qabul qiladi.
Uch fazali ikki elementli quvvat o'lchash qutisi (kombinatsiyalangan transformator)
Uch fazali uch simli kombinatsiyalangan transformator (ikki element) ikkita bir fazali kuchlanish transformatoridan (PT) va ikkita oqim transformatoridan (CT) iborat.PT ham, CT ham elektromagnitdir va ikkita PT o'rash V/V orqali ulanadi.Uch fazali o'lchash moslamasi hosil bo'ladi va ikkita CTning birlamchi sariqlari navbati bilan panjaraning A va C fazalari bilan ketma-ket ulanadi.Pastki o'rnatish moslamasida payvandlangan tuproqli vint mavjud.
Uch fazali uch elementli quvvat o'lchash qutisi (kombinatsiyalangan transformator)
Uch fazali uch elementli quvvatni o'lchash qutisi (kombinatsiyalangan transformator) Y / Y 0 ulanish o'lchash qutisi uch fazali ikki elementli VV ulanishi asosida takomillashtirilgan yangi avlod mahsulotidir, chunki bugungi jamiyatning uzluksiz rivojlanishi bilan kuch tarmoq Yuklanish holati ham doimiy ravishda rivojlanib boradi va o'zgarib turadi, masalan: elektrlashtirilgan temir yo'llarning bir fazali rektifikatsiyasi, elektr o'choqli eritish, rektifikatsiya va elektroliz va boshqalar, shuningdek, elektr tarmog'idagi harmoniklar va fazaviy yuklarning nomutanosibligi sabab bo'lishi mumkin. V/V ulanishidagi salbiy ketma-ketlik yoki harmonika.O'lchov noto'g'ri, chunki to'lqinning kanali yo'q (haqiqiy o'lchovga ko'ra, Y / Y 0 ulanish usuli daromadni 3% -15% ga oshirishi mumkin), shuning uchun fabrikamız Y / Y 0 ulanish usulini yangi ishlab chiqdi. murakkab ish sharoitlariga moslashish uchun o'lchash qutisi.U aniq o'lchashni ta'minlashi va elektr energiyasini boshqarishning joriy islohoti bilan hamkorlik qilishi mumkin.O'lchov qutisi moslashuvchan o'lchash xususiyatlariga ega.Misol uchun, bir fazali vatt-soat hisoblagichi muammolarni o'z vaqtida topish uchun har bir fazali yukning ishlashini kuzatishi mumkin.Agar yuk sezilarli darajada o'zgarsa, iltimos, 1,5A-6A keng yuk ko'taruvchi vatt-soat o'lchagich bilan birgalikda ishlatiladigan S-sinf (o'lchov oralig'i nominal oqimning 1% -120% gacha) oqim transformatoridan foydalaning. nisbatni tez-tez o'zgartirish muammosidan qoching..
Asboblar qutisi birlashtirilgan transformatorning ikkilamchi o'rash chiqishi bilan bog'langan.Asboblar qutisi uch fazali faol vatt-soat hisoblagichi va har biri reaktiv vatt-soat hisoblagichi yoki uch fazali faol va reaktiv kombinatsiyalangan energiya hisoblagichi bilan jihozlangan, buni kuzatish oynasi qutisidan aniq ko'rish mumkin.Raqamlarni o'qing.
(1) JLSZV-35 seriyali birlashtirilgan transformatorlar quruq yagona komponentlardan yig'iladi va yog 'oqishi muammosi yo'q, shuning uchun yog'siz amalga oshiriladi;
(2) kuchlanish va oqimning barchasi qatron bilan quyiladi, masalan, qurilish bloki tuzilishi, uni almashtirish oson, parvarish qilish oson va xarajatlarni tejaydi;
(3) Mahsulot yuqori aniqlikka ega va oqim transformatori 0,2S darajasiga yetishi mumkin, bu esa keng yukni o'lchashni amalga oshiradi;
(4) Materiallardan foydalanish mahsulotni yuqori dinamik va termal barqarorlikka ega qiladi;
(5) Voltaj qismi kalitlarga va hokazolarni quvvat bilan ta'minlash uchun 220V yordamchi o'rash bilan jihozlanishi mumkin.
Foydalanish shartlari:
1. Atrof-muhit harorati -45 ° C dan 40 ° C gacha, kunlik o'rtacha harorat 35 ° C dan oshmaydi;
2. Balandligi 1000 metrdan oshmaydi (iltimos, balandlikni baland hududlarda foydalanilganda ko'rsating);
3. Shamol tezligi: ≤34m/s;
4. Nisbiy namlik: kunlik o'rtacha 95% dan, oylik esa 90% dan ortiq emas;
5. Shok qarshiligi: gorizontal tezlashuv 0,25g, vertikal tezlashuv 0,125g;
6. Ushbu mahsulot nominal kuchlanish faktorining 1,2 barobarida uzoq vaqt davomida ishlashi mumkin;
7. Qurilma toifasi: tashqi kompozit izolyatsiyalash to'liq yopiq struktura;
8. Mahsulot og'irligi: 485Kg (to'xtatuvchining og'irligi bilan birga);
9. Yuzaki siljish masofasi: 1300 mm;
10. Nominal izolyatsiya darajasi: 40,5/95/200 kv

mín 2

O'rnatish va simlarni ulash

1. Yuqori kuchlanishli o'lchash qutisi gorizontal ravishda o'rnatilishi kerak, ustunga o'rnatish balandligi erdan 300 mm dan past bo'lmasligi kerak va vatt-soat o'lchagich vertikal va o'z xohishiga ko'ra moyil bo'lmasligi kerak.
2. Yuqori kuchlanishli o'lchash qutisining quvvat manbai uchi (birlamchi kiruvchi chiziq tomoni) mos keladigan kuchlanish darajasidagi sink oksidi to'xtatuvchisi bilan o'rnatilishi kerak va uning topraklama qarshiligi turli xil chaqmoq kuchlanishlarining oldini olish uchun 10 Ō dan kam yoki teng bo'lishi kerak, liniyadagi elektr jihozlari va elektr jihozlarini himoya qilish uchun ishlaydigan haddan tashqari kuchlanish va quvvat chastotasining vaqtinchalik haddan tashqari kuchlanishlari.
3. Simlarni ulash uchun tarmoq elektr ta'minotining A, B, C fazalar ketma-ketligi yuqori kuchlanishli elektr energiyasini o'lchash qutisi bilan aniqlanishi kerak va o'tkazgich novdasining A, B va C fazalar ketma-ketligi mos ravishda ulanishi kerak ( fazalar ketma-ketligi ijobiy bo'lishi kerak), P1 kirish liniyasi, P2 chiqish liniyasi.
4. Ikki nisbatli ulanish usuli: ikkilamchi simni o'zgartiring: kichik diapazon nisbati uchun S1-S2 ni ulang (S3 qisqa), katta diapazon nisbati uchun S1-S3 ni ulang (S2 qisqa).
5. Nisbat bitta bo'lganda, oqim transformatorining ikkilamchi S2 va kuchlanish transformatorining ikkilamchi b si erga ulanadi.Ikkilamchi oqim transformatori er-xotin nisbatni kichik nisbat bilan o'zgartirganda, S2 va kuchlanish transformatori b erga ulanadi (S3 bo'sh) , katta transformator nisbatidan foydalanilganda, S3 kuchlanish transformatorining topraklamasiga ulanadi b (S2 qisqa).
6. Yuqori kuchlanish liniyasi alyuminiy bo'lsa, u mis-alyuminiy o'tish kliplari bilan mustahkam bog'langan bo'lishi kerak, butun shassi erga ulangan bo'lishi kerak, oqim transformatori ikkinchi marta ochilmasligi kerak va kuchlanish transformatori qisqa bo'lmasligi kerak. -ikkinchi marta aylantirildi.
7. Yuqori kuchlanishli o'lchash qutisi o'rnatilgandan so'ng, faol va reaktiv energiya o'lchagichning normal aylanishini tekshirish uchun yuk bilan sinab ko'ring va kuzating.
8. Yuqoridagi keng qamrovli sinov va tekshiruvdan so'ng, sinovdan o'tgandan so'ng rasman foydalanishga topshirilishi mumkin.

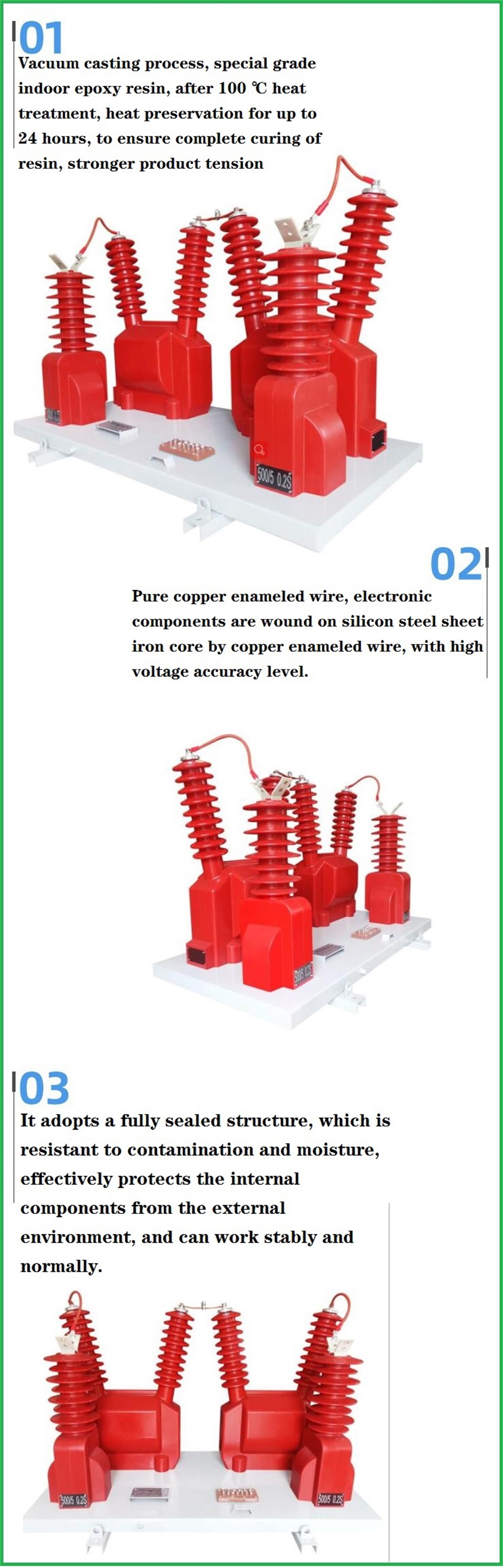

Mahsulot tafsilotlari

línglínjín

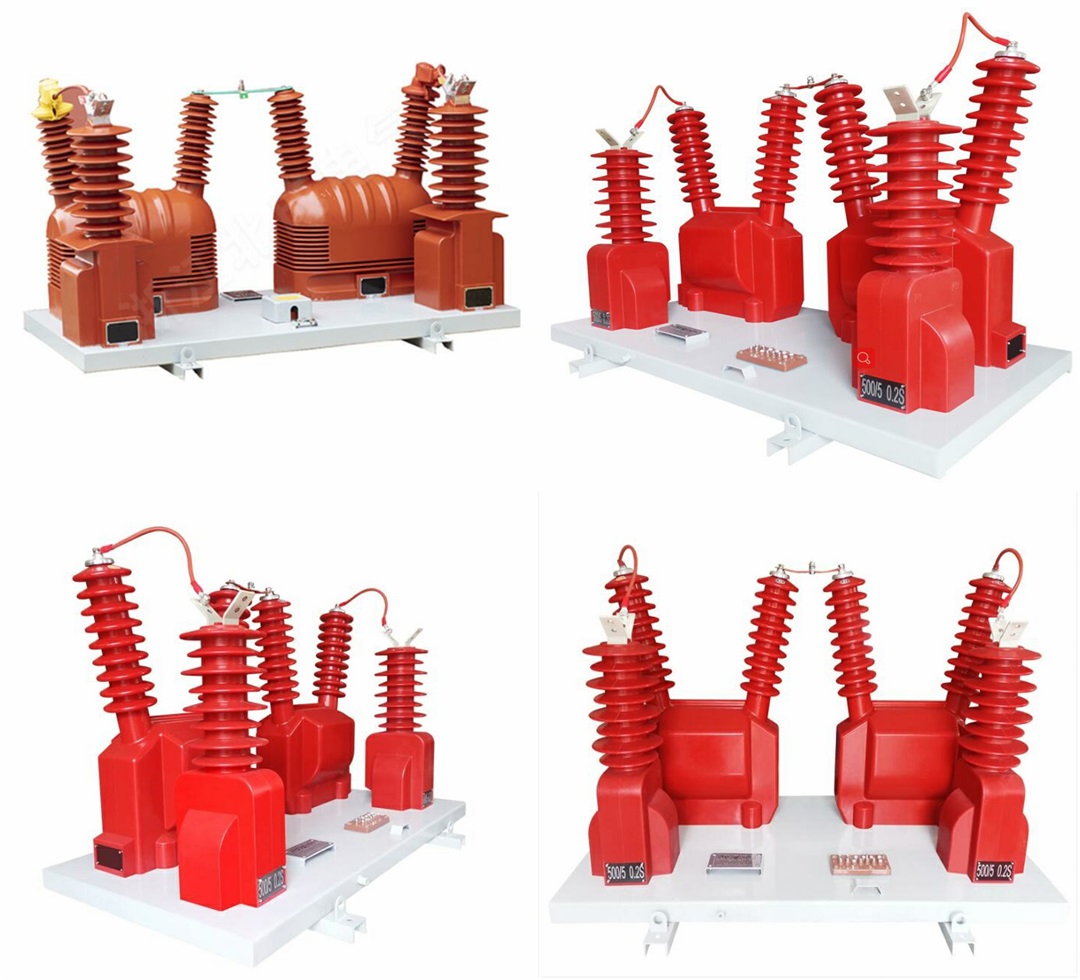

Mahsulotlar haqiqiy zarba

mín

Ishlab chiqarish ustaxonasining bir burchagi

lìnì
lìnì

Mahsulotni qadoqlash

4311811407_2034458294

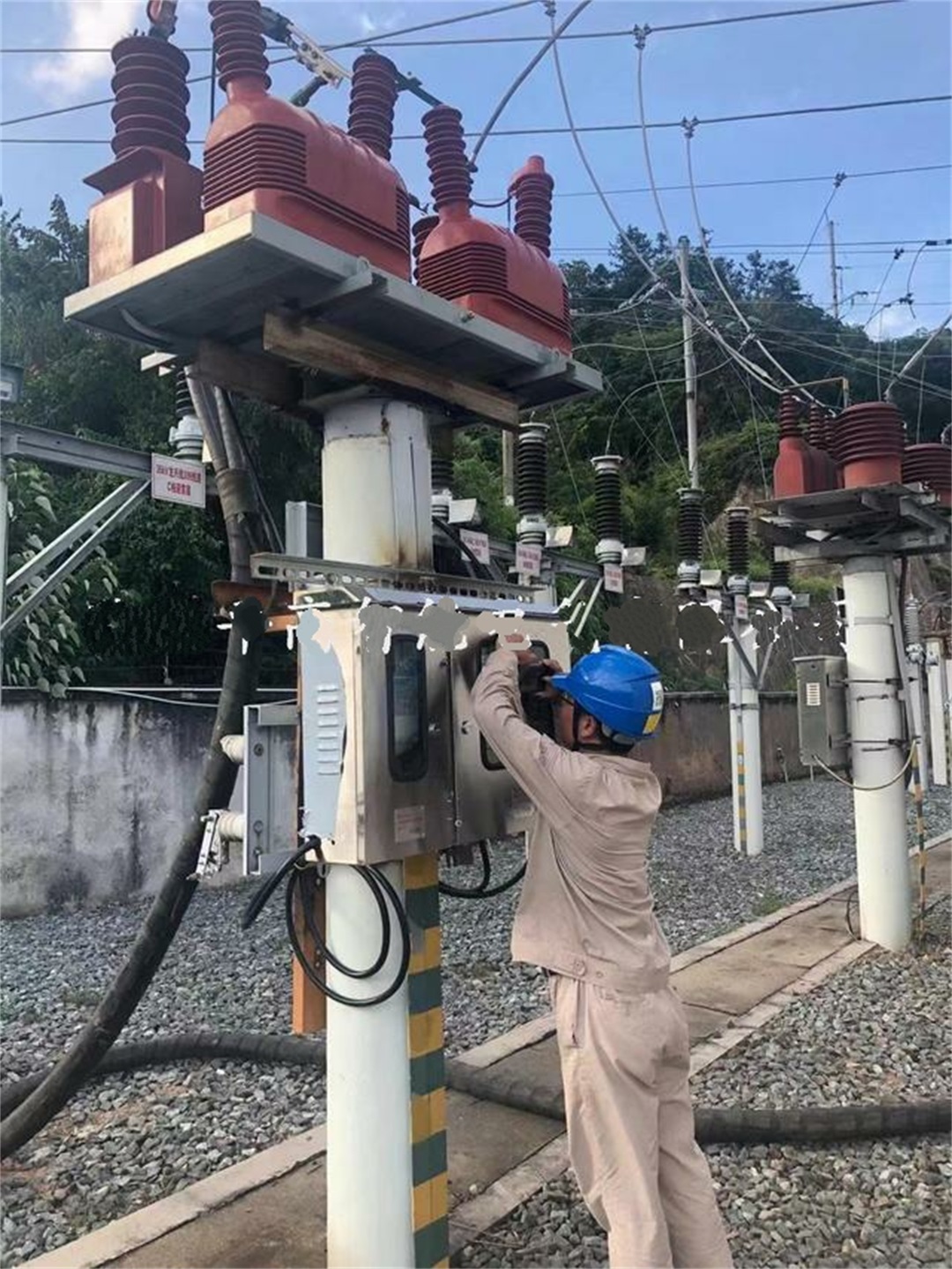

Mahsulotni qo'llash ishi

mín
